Descrição

Dados Técnicos

• Translucidez (1mm) 45%-48%
• Resistência à flexão (MPa) 850-1200MPa
• Tenacidade à fratura >4MPa•m1/2
• Densidade após sinterização ≥6.0g/cm3
• CTE (25–500°C) (10.5±0.5)×10-6k-1
• Fase monoclínica após envelhecimento acelerado <5%
• Solubilidade química <100µg/cm2
• Radioatividade ≥1.0Bq/g
• Temperatura de sinterização 1500℃

Indicado para fabricação via CAD/CAM de:

• Onlay/Inlay
• Facetas (Veneers)
• Coroas
• Copings
• Implante suportado Unidade única
• Pontes 3 elementos
• Ponte multiunidade (≥4 elementos)
• Pontes reduzidas (≥4 elementos)
• Sobrestruturas completas cimentadas/aparafusadas (até 14 elementos)

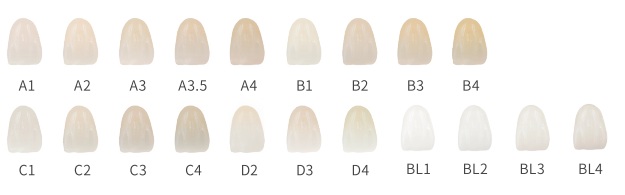

Escala de Cores

Sinterização

A sinterização da zircônia é uma das etapas mais críticas na fabricação de restaurações odontológicas.
Sob altas temperaturas, o corpo verde poroso de zircônia sofre retração, conferindo ao material sua resistência
mecânica final e translucidez óptica.

Para alcançar propriedades ideais, é imprescindível a estrita observância das temperaturas de sinterização e dos tempos de permanência definidos.

Desvios de temperatura (seja muito baixa ou muito alta) ou de duração (muito curta ou muito longa) comprometerão essas propriedades.

Dicas e recomendações

• As temperaturas de sinterização são recomendações. Se necessário, realize um ciclo de sinterização de teste e ajuste as temperaturas ou os tempos conforme necessário.
• Restaurações infiltradas com líquidos de coloração devem estar completamente secas para evitar danos ao forno e/ou à peça.
• As restaurações não devem entrar em contato entre si durante a sinterização.
• Mantenha sempre os acessórios de sinterização limpos e livres de poeira para evitar contaminação das restaurações sinterizadas.
• Certifique-se de selecionar a estrutura de suporte de sinterização adequada para o respectivo sistema de forno.
• Consulte também as instruções de operação do forno de sinterização correspondente.
